• 电气参数



  额定电气参数参照IEC/EN标准



  额定电气参数	IEC/EN 60664-1
  额定电压(III/3)	400V
  额定浪涌电压(III/3)	6kV
  额定电流	25A
  图例(额定电气参数)	(III / 3) ? 过电压类别III/污染等级3





  额定电气参数参照UL 1977标准



  额定电压UL 1977	600V
  额定电流UL 1977	23A





  通用



  接触电阻说明

  约1 mΩ的接触电阻  约0.25 mΩ的插头/插座接触过渡电阻





  接线参数



  连接点总数	10
  电位总数量	5
  接地功能	突出的接地插针





  连接1



  连接技术	直插型笼式弹簧接线单元(Push-in CAGE CLAMP®)
  执行类型	操作工具  推入式
  额定导线截面积	4 mm² / 12 AWG
  单股导线	0.5 … 4 mm² / 20 … 12 AWG
  单股导线；可直接插入	1.5 … 4 mm² / 16 … 12 AWG
  多股绞合导线	0.5 … 2.5 mm² / 20 … 14 AWG
  细多股导线	0.5 … 4 mm² / 20 … 12 AWG
  细多股导线；加有带绝缘护套的冷压接头	0.25 … 1.5 mm² / 20 … 16 AWG
  细多股导线；加有不带绝缘护套的冷压接头	0.25 … 2.5 mm² / 20 … 14 AWG
  细多股导线；加有冷压接头；可直接插入	1.5 mm² / 16 AWG
  剥线长度	9 mm / 0.35 inches
  极数	5
  电缆进线方向与装配方向之间的角度	0°





  物理数据



  焊针间距	10 mm / 0.394 inches
  宽度	55.5 mm / 2.185 inches
  高度	18.5 mm / 0.728 inches
  深度	41.1 mm / 1.618 inches





  机械参数



  应用	DALI,照明管理
  防插错保护	I
  客户自定义防插错定位销	否
  标记	DA+ DA- L ? N
  电位标记	DA+ DA- L ? N
  连接器的插入力	约20–70 N (取决于极数)
  连接器的保持力	锁定：> 80 N
  连接器的拔出力	非锁定：约20 … 70 N (取决于极数)
  插拔循环次数	200,不带阻性负载

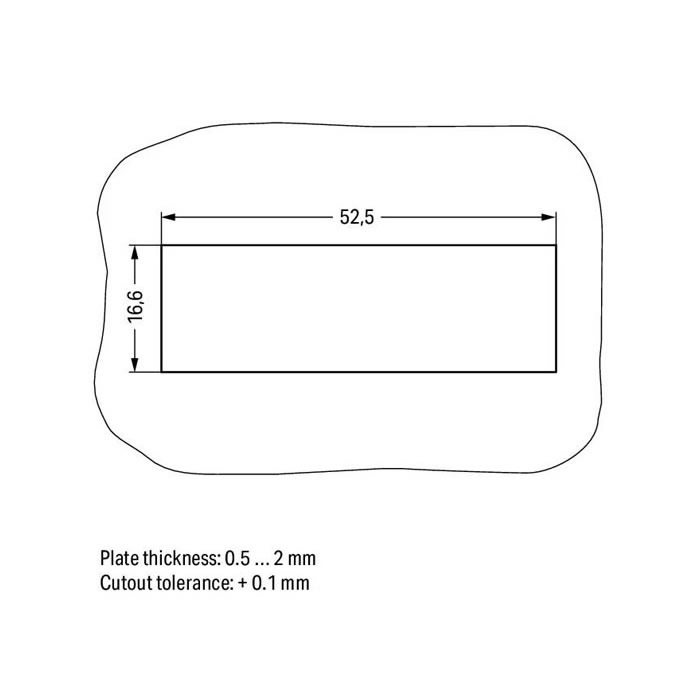

  外壳厚度	0.5 … 2 mm / 0.02 … 0.079 inches
  安装方式	卡装
  防护等级	IP20; 配接时：IP2xC（该紧凑型连接器不适于应用在露天或易接近区域）





  接插式连接



  触点类型(接插式连接器)	针形连接器/插头
  连接器(连接类型)	适于导线
  防插错保护	是
  防插错说明	所有WINSTA®组件均100%防插错：  a.) 插入的极数不对  b.) 插反 180   c.) 插入时横向交错  d.) 插入单极
  锁定卡	是
  接插式连接锁定装置	锁定卡
  关于锁定系统的注意事项	所有固定安装式连接器(用于照明器具或设备的嵌入式版本,或用于PCB板连接和配电柜安装的所有产品)出厂时均已配备了锁定卡,以确保插头和插座安全锁定。自由摆放式安装则需额外配备锁定卡(插头/插座)。





  材料参数



  颜色	蓝色
  绝缘材料	尼龙(PA 66)
  UL94阻燃等级	V0
  夹持弹簧材料	铬镍弹簧钢(CrNi)
  触点材质	铜或铜合金(表面处理)
  触点镀层	镀锡
  火灾荷载	0.54MJ
  重量	18.6g





  环境要求



  最高持续工作温度	85°C
  工作温度	-5 … +40 °C
  持续工作温度	-35 … +85 °C
  持续工作温度说明	绝缘部分适用温度 ≤ 105 C





  商业数据



  产品组	20 (Winsta)
  eCl@ss 10.0	27-44-06-02
  eCl@ss 9.0	27-44-06-02
  ETIM 8.0	EC002566
  ETIM 7.0	EC002566
  PU (SPU)	50 个
  包装类型	盒状
  德国销售组织原产国	DE

• .

• .
